Описание

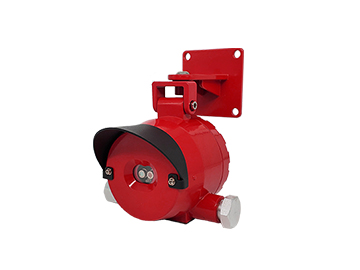

FD10-IR2 двойной инфракрасный пламенный детектор IR представляет собой новый тип интеллектуального оборудования для обнаружения пожара. детектор использует два инфракрасных датчика на разных длинах волны и проводит узкополосный фильтр. датчик, используемый для отражения центральной длины волны пламени. другой датчик используется для мониторинга других инфракрасных излучений в окружающей среде. комбинация мигающих свойств пламени с помощью высокоскоростных микропроцессорных анализов и математических алгоритмов определяет спектр излучения с характеристиками пламени как пожарную сигнализацию.
детектор подавляет помехи от солнца, молнии, электрической сварки, теплового излучения, электромагнитных помех, механических колебаний и т.д., что позволяет быстро реагировать на сигналы пламени и правильно распознавать их.
Приложения
Применение в тяжелой промышленности, туннельной промышленности, нефте- и газохранилищах, энергетике и нефтехимической промышленности и т. д.
Особенности
Использование высокоскоростного, экономичного и высокопроизводительного 32-битного чипа обработки данных
Отличная устойчивость к радиочастотным и электромагнитным помехам
Идеальный патентный алгоритм, быстрый отклик, высокая стабильность, мощная защита от ложных срабатываний.
Угол обнаружения 90°
Самое длинное расстояние обнаружения может достигать 50 метров
Многоуровневые настройки чувствительности для удовлетворения потребностей различных случаев
Магнитная планка регулирует чувствительность, нет необходимости открывать крышку на месте
Взрывозащищенное исполнение, подходящее для опасных зон на многих типах промышленных объектов
Технические параметры
Диапазон спектра отклика: 4,3 мкм, 5,0 мкм
Объект обнаружения: Пламя
Метод обнаружения: выборка оптического пути в реальном времени
Метод отображения: светодиодные фонари
Индикация состояния: Зеленый светодиод мигает, указывая на нормальную работу (количество вспышек каждые 3 секунды соответствует уровню чувствительности) Красный светодиод всегда горит, указывая на аварийный сигнал
Метод работы: магнитная планка для регулировки чувствительности (всего 4 уровня)
Выходной сигнал: выход 4-20 мА; 2 реле неисправности и сигнализации (свободный контакт)
Время отклика: <30 с
Ex класс: Ex d IIC T6 Gb / Ex tD A21
Пылевлагозащита: IP66
Напряжение питания: DC24V±6V
Рабочий ток: ≤30 мА (DC23V)
Наибольшее расстояние обнаружения: 50 метров, 0,3 м × 0,3 м возгорания N-гептана
Поле зрения: 90°
Вес: 1,5 ± 0,2 кг
Способ установки: настенный или подъемный или удерживающий.
Интерфейс кабельного ввода: NPT1/2, переход по умолчанию на G1/2 (внутренняя резьба)
Материал корпуса: Литой алюминий без содержания меди (эпоксидная смола на поверхности)
Температура окружающей среды: -20℃~+60℃
Влажность окружающей среды: ≤95% относительной влажности (без конденсации)
