Описание

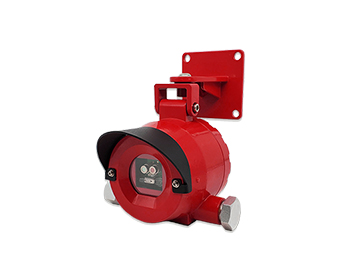

Детектор пламени FD10-UVIR2 использует два ИК-датчика и один УФ-ультрафиолетовый датчик. Инфракрасные датчики имеют разные длины волн и узкополосную фильтрацию. Ультрафиолетовый датчик оснащен солнцезащитной полосой. Один ИК-датчик и УФ-датчик используются для отражения центральной длины волны информации о пламени. Другой ИК-датчик используется для контроля другого инфракрасного излучения в окружающей среде. В сочетании с характеристиками мерцания пламени, анализом с помощью высокоскоростных микропроцессоров и расчетом с помощью математических алгоритмов спектр излучения с характеристиками пламени подтверждается как пожарная сигнализация.
Детектор подавляет помехи солнечного света, молнии, электросварки, теплового излучения, электромагнитных помех, механической вибрации и других помех, обеспечивая тем самым быстрое реагирование и точную идентификацию сигнала пламени.
Функции
Использование высокоскоростного, низкопотребляющего и высокопроизводительного 32-битного чипа обработки данных.
Отличная устойчивость к радиочастотным и электромагнитным помехам
Идеальный запатентованный алгоритм, быстрый отклик, высокая стабильность, сильная защита от ложных тревог.
Угол обнаружения 90° (ИК-датчики) и 120° (УФ-датчик)
Наибольшее расстояние обнаружения может достигать 50 метров.
Многоуровневые настройки чувствительности для удовлетворения потребностей в разных случаях.
Магнитная планка регулирует чувствительность, нет необходимости открывать крышку на месте
Взрывозащищенная конструкция, подходящая для опасных зон на многих типах промышленных объектов.
Применение
Применение в тяжелой промышленности, туннельной промышленности, резервуарных парках нефти и газа, энергетике и нефтехимической промышленности и т. д.
Технические параметры
Диапазон спектра отклика: 4,3 мкм, 5,0 мкм, 185~260 нм
Объект обнаружения: Пламя
Метод обнаружения: выборка оптического пути в реальном времени
Метод отображения: светодиодные фонари
Индикация состояния: Зеленый светодиод мигает, указывая на нормальную работу (количество вспышек каждые 3 секунды соответствует уровню чувствительности) Красный светодиод всегда горит, указывая на аварийный сигнал
Метод работы: магнитная планка для регулировки чувствительности (всего 4 уровня)
Выходной сигнал: выход 4-20 мА; 2 реле неисправности и сигнализации (свободный контакт)
Время отклика: <30 с
Ex класс: Ex d IIC T6 Gb / Ex tD A21
Пылевлагозащита: IP66
Напряжение питания: DC24V±6V
Рабочий ток: ≤30 мА (DC23V)
Наибольшее расстояние обнаружения: 50 метров, 0,3 м × 0,3 м возгорания N-гептана
Поле зрения: ИК-датчики: 90° УФ-датчики: 120°
Вес: 1,5 ± 0,2 кг
Способ установки: настенный или подъемный или удерживающий.
Интерфейс кабельного ввода: NPT1/2, переход по умолчанию на G1/2 (внутренняя резьба)
Материал корпуса: Литой алюминий без содержания меди (эпоксидная смола на поверхности)
Температура окружающей среды: -20℃~+60℃
Влажность окружающей среды: ≤95% относительной влажности (без конденсации)
